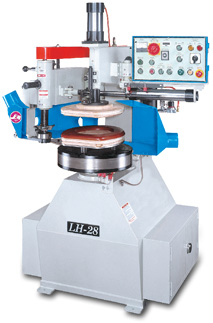

Автоматический копировально-фрезерный станок модели LH-28 / 40 / 28A

Фреза перещается к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.

Предназначен для изготовления в автоматическом режиме столешниц, криволинейных ножек стульев и столов, спинок и сидений стульев и других подобных изделий.

Технические
характеристики

СпецификацияLH-28LH-28ALH-40
Полезная загрузка76 — 711 мм25 — 711 мм76 — 1016 мм
Максимальный рез по длине и ширине317 х 635 мм203 х 635 мм381 х 914 мм
Диаметр стола457 мм457 мм685 мм
Скорость вращения стола1,5 — 6 об/мин1,5 — 6 об/мин1,5 — 6 об/мин
Скорость вращения шпинделя9000 об/мин9000 об/мин9000 об/мин
Диаметр шпинделя30 мм30 мм30 мм
Высота шпинделя140 мм140 мм140 мм
Максимальный диаметр фрезы200 мм200 мм200 мм
Диаметр копировального ролика100 мм100 мм100 мм
Мощность привода вращения стола1,5 кВт1,5 кВт1,5 кВт
Мощность привода вращения фрезы5,5 кВт5,5 кВт5,5 кВт
Вес нетто / брутто760 / 960 кг760 /960 кг890 / 1140 кг
Габариты станка1250 x 1250 x 1750 мм1250 x 1250 x 1750 мм1425 x 1425 x 1750 мм
Габариты упаковки1423 x 1334 x 2220 мм1423 x 1334 x 2220 мм1610 x 1470 x 222 мм
Автоматический копировально-фрезерный станок модели LH-28 / 40 / 28A
