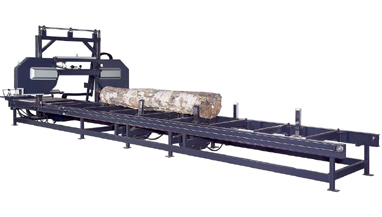

Автоматическая горизонтальная ленточнопильная бревнопильная установка Holytek модель HP-42D
Горизонтальные ленточнопильные станки (ленточные пилорамы) модельного ряда HP - 42D предназначены для получения обрезного и необрезного пиломатериала из пиловочника хвойных и лиственных пород. Режущим инструментом является ленточная пила шириной 100 мм, сваренная в кольцо.
Ленточная пила устанавливается на двух шкивах подвижной каретки. Распиловка производится поступательным движением пилы в горизонтальной плоскости при неподвижном расположении обрабатываемого бревна. Этот деревообрабатывающий станок предназначен для обработки материалов с широким диапазоном влажности. Модель HP - 42D способна работать с бревнами диаметром до 1100 мм и длиной до 7 м (до 12 м опционально). Гидравлический подъемник способен загрузить любое бревно диаметром до 1100мм. Опять таки, по желанию заказчика лесопилка может быть укомплектована загрузочной эстакадой, емкостью до 8 м³ круглого леса. В этом случае загрузка следующего бревна будет занимать считанные секунды.
Еще одно существенное отличие HP - 42D от аналогичных станков - отдельный привод гидравлической системы, то есть пила включается только при пилении, все остальное время стоит на месте, что экономит ее ресурс, экономит охлаждающую жидкость, которая начинает поступать в зону резания только при включении пилы, экономит электричество, и, что немаловажно, снижает шумность оборудования.

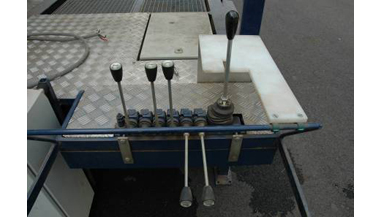

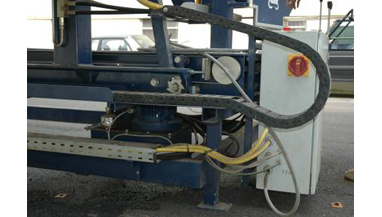

В стандартную комплектацию входит: цифровое устройство позиционирования пилы, автоматическая загрузка бревна на раму станка с помощью гидравлического механизма, гидравлические кантователи, гидравлические откидные упоры и зажимы бревна, гидравлическая натяжка пилы, гидравлический механизм компенсации сбежности бревна с подъёмными роликами, которые имеют гидропривод для продольного перемещения бревна вдоль оси пилорамы для улучшения позиционирования и фиксации колоды. Продольное движение пильной каретки осуществляется гидроприводом, а вертикальное движение (перенастройка на размер) - электроприводом через синхронизирующую систему подъёма для равномерности хода каретки, что обеспечивает идеальную геометрию пропила. Все управление станком выведено на простую и удобную панель управления. Все электрические кабеля подвижных механизмов уложены в специальную гибкую шину, которая надёжно защищает их от перегибов.
Технические
характеристики
Максимальный диаметр бревна | 1000 мм |
Максимальная длина бревна | до 7,2 м |
Толщина готовой продукции | 25 - 100 мм |

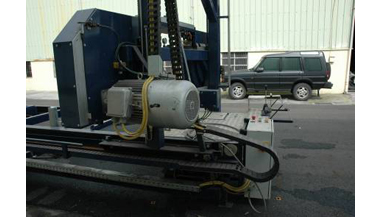

Мощность основного двигателя | 23 кВт |
Мощность двигателя гидравлической системы | 5,5 кВт |
Вертикальный подъем пильного узла | гидравлическими цилиндрами |
Горизонтальный ход пильного узла | автоматический, с переменной скорость, обеспечивается гидравлическим мотором |
Скорость подача пилы | от 0 до 30 м/мин |
Размер шкивов (Ø х толщина) | 860 мм х 100 мм |
Ширина пилы | 100 мм |
Установлены два механизма поворота бревна | (управляемых с пульта) |
Установлен механизм захвата бревна | (управляемый с пульта) |
Установлен механизм компенсации сбега | (управляемый с пульта) |
Пять упоров фиксации бревна | |
Длина рабочей зоны | 9 м |
