Раскроечные центра HPS-10CS, HP-12CS

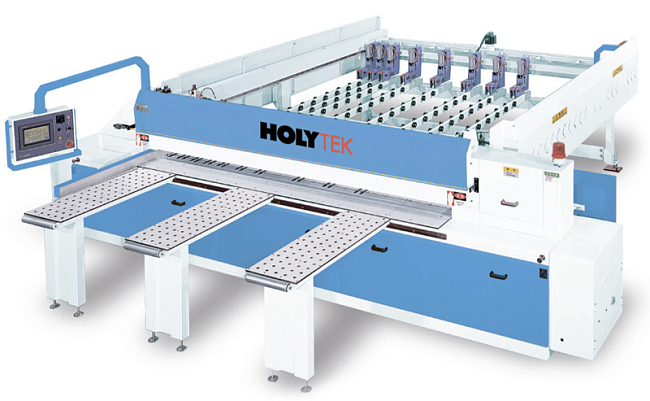

Высокопроизводительный автоматический раскроечный центр с одной линией реза для раскроя пакетов плит ДСП, МДФ, фанеры или древесины.

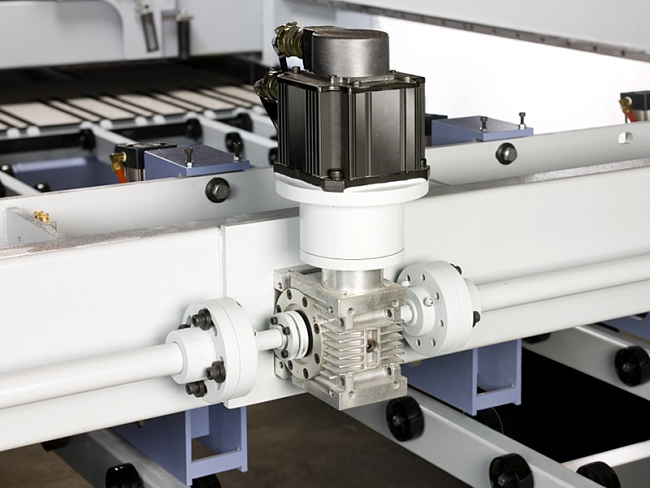

При выборе раскроечного центра особое внимание следует уделить системе подачи, которая является "рабочей лошадкой" всего процесса раскроя листов. Система подачи на раскроечных центрах HOLYTEK произведена в Японии и оснащена киловаттным серводвигателем, управление которым передается через редуктор, обеспечивающий высокую точность и скорость позиционирования пильного узла.

Особенности конструкции

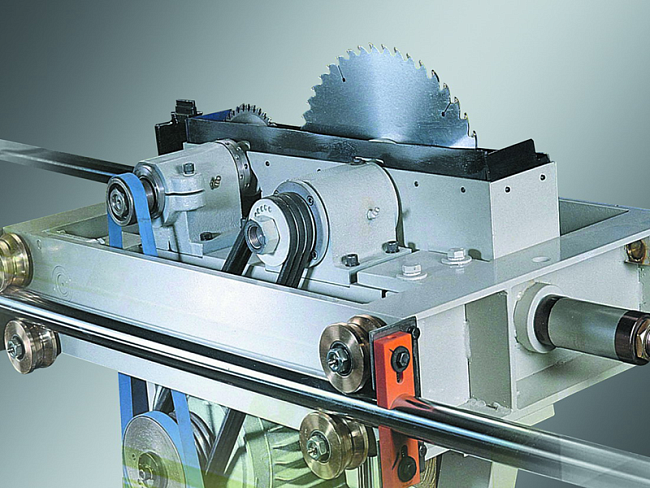

  • Пильная каретка.Высокая производительность пильного центра достигается за счет оптимизации движений пильной каретки — это осуществляется с помощью автоматического определения текущего значения длины плиты на пути линии реза. Пильная каретка оснащена двумя двигателями - мощным 10-ти кВт двигателем основной пилы и двигателем 2,2 кВт на подрезной пиле.

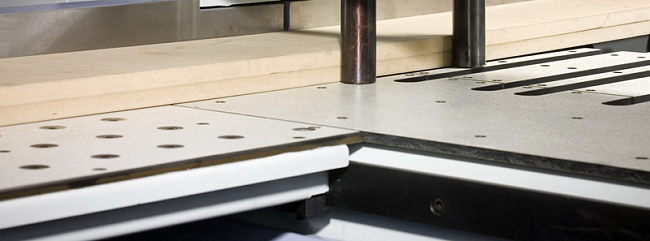

  • Для раскроя узких заготовок применяется специальное выравнивающее устройство - два боковых прижимных ролика выравнивают пакет заготовок. Устройство работает как в автоматическом режиме, так и легко может программироваться с панели управления для максимального удобства оператора.

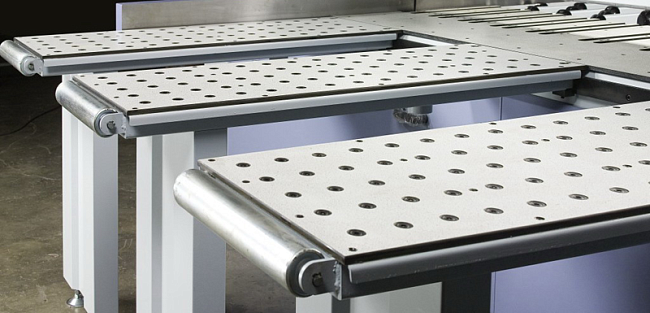

  • Полированные столы с воздушной подушкой оснащены фронтальным роликом для удобства загрузки длинномерных плит. Износоустойчивые загрузочные столы мобильны и могут быть позиционированы в любом положении в соответствии с конкретной задачей.

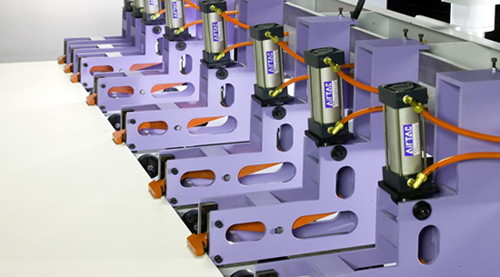

  • Захват. Пневматические захваты оснащены резиновыми наконечниками во избежание повреждений облицованной поверхности заготовки.

Для самых передовых производственников есть возможность установить такие опции как:

  • установка цепи управления соответствующая Европейским стандартам;
  • офис по оптимизации раскроя плит;
  • улучшенная система контроля;
  • принтер для штрих-кодов;
  • устройство подачи панелей для автоматизации процесса.

Технические
характеристики

СпецификацияHPS-10CSHPS-12CS
Максимальная длина реза3250 мм3850 мм
Максимальная высота реза80 мм80 мм
Диаметр основной пилы350 мм350 мм
Посадочный диаметр основной пилы30 мм30 мм
Частота вращения основной пилы4800 об/мин4800 об/мин
Диаметр подрезной пилы180 мм180 мм
Посадочный диаметр подрезной пилы30 мм30 мм
Частота вращения подрезной пилы6500 об/мин6500 об/мин
Скорость движения пильного узла9-37 м/мин9-37 м/мин
Скорость пильного узла на возврат67 м/мин67 м/мин
Мощность двигателя основной пилы10 кВт10 кВт
Мощность двигателя подрезной пилы2,2 кВт2,2 кВт
Скорость перемещения захватов30 м/мин30 м/мин
Количество захватов8 шт8 шт
Количество воздушных столов3 шт3 шт
Вес4600 кг5000 кг
