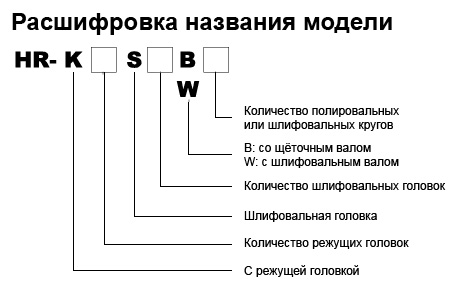

Станки для шлифовки профильных торцов заготовок. Модельный ряд HR-S1B1/KS1/KS1B1/KS2B1
В станках этой серии предусмотрены следующие виды обработки заготовки: шлифование, полировка, шлифовка специальными дисками. Предусмотрена регулировка скорости для всех вариантов обработки, а также скорости подачи.
Применяется для шлифовки прямых и криволинейных поверхностей.
Фрезерные головки
Первый шпиндель соединен с двигателем мощностью 5,5 кВт для фрезерования в обратном направлении.
Второй шпиндель соединен с двигателем мощностью 5,5 кВт для фрезерования в прямом направлении.
Так как первая фрезерная головка оснащена устройством временного контроля для автоматического начала/завершения фрезерования, то это предотвращает повреждение заготовок.
Устройство поддержки габаритных заготовок
Оборудовано дополнительным механизмом подачи заготовок увеличенной ширины. Максимальная ширина заготовки 1800 мм.
Возможность изменения угла наклона
Положение каждой шлифовальной головки может быть отрегулировано таким образом, чтобы идеально выполнять шлифовку заготовки. Угол наклона шлифовальной головки может регулироваться до максимального вверх +90° и до максимального вниз -45°.
Конвейер
Скорость конвейерной ленты может плавно регулироваться и составляет 3-28 м/мин.
Прижим
Прижим заготовок может осуществляться посредством роликов или ремнем. Ременной прижим лучше использовать для коротких заготовок, а также заготовок из фанеры.
Прижим роликами лучше применять для длинных заготовок, а также для твердых пород древесины.
Электрооборудование
Станки оснащены превосходным европейским электрооборудованием изготовленным в Германии и высококачественным инвертором для регулировок скоростей.
Технические
характеристики
| Спецификация | HR-S1B1 | HR-KS1 | HR-KS1B1 | HR-KS2B1 |
|---|---|---|---|---|
| Диапазон ширины заготовок | 50 - 1,500 мм | 50 - 1,500 мм | 50 - 1,500 мм | 50 - 1,800 мм |
| Минимальная длина заготовки (роликовый тип) | 250 мм | 250 мм | 250 мм | 250 мм |
| Минимальная длина заготовки (ремневой тип) | 100 мм | 100 мм | 100 мм | 100 мм |
| Диапазон толщин заготовок | 5 - 80 мм | 5 - 80 мм | 5 - 80 мм | 5 - 80 мм |
| Ширина шлифовальной ленты | 30-100 мм | 30-100 мм | 30-100 мм | 30-100 мм |
| Длина шлифовальной ленты | 2,450 мм | 2,450 мм | 2,450 мм | 2,450 мм |
| Угол наклона ремня | -45° - +90° | -45° - +90° | -45° - +90° | -45° - +90° |
| Мощность двигателя ремня / скорость вращения | 2,2 кВт (0-1,800 об/мин) | 2,2 кВт (0-1,800 об/мин) | 2,2 кВт (0-1,800 об/мин) | 2,2 кВт (0-1,800 об/мин) |
| Мощность двигателя конвейера /скорость подачи | 0,4 кВт (3 - 28 м/мин) | 0,4 кВт (3 - 28 м/мин) | 0,4 кВт (3 - 28 м/мин) | 1,8 кВт (3 - 28 м/мин) |
| Ширина конвейера | 60 мм | 60 мм | 80 мм | 80 мм |
| Мощность двигателя щеточного вала / скорость вращения | 0,75 кВт / 0-1,800 об/мин | 0,75 кВт / 0-1,800 об/мин | 0,75 кВт / 0-1,800 об/мин | |
| Угол наклона щеточного вала | +90°-+180° | +90°-+180° | +90°-+180° | |
| Мощность двигателя режущей головы / скорость вращения | 5,5 кВт (7,500 об/мин) | 5,5 кВт (7,500 об/мин) | 5,5 кВт (7,500 об/мин) | |
| Мощность двигателя с осцилляцией | 0,1 кВт | 0,1 кВт | 0,1 кВт | 0,1 кВт x 2 |
