Вакуумные аспирационные установки серии SF-VC

Работа любого деревообрабатывающего оборудования сопровождается выделением большого количества древесных отходов - стружка, опилки, пыль, поэтому качественная и надёжная система аспирации - непременный атрибут производственных компаний с высоким качеством обработки. В отходах, которые образуются при высоких скоростях обработки на современном оборудовании мебельных производств зачастую содержится большое количество мелкодисперсной пыли - в подобных случаях на помощь приходят новейшие вакуумные фильтры HOLYTEK.

Вакуумная аспирационная система предназначена для удаления стружки, опилок и пыли, а также для фильтрации загрязнённого воздуха и возврата его в помещение - степень очистки 99%. Использование вакуумных систем аспирации позволяет сократить до 100% потери теплоэнергии путём частичной или полной замены традиционной вытяжной вентиляции типа "циклон" и до 40% электроэнергии за счёт резкого сокращения затрат на приточную вентиляцию, подключением электродвигателя вакуумной системы к пусковой кнопке обслуживаемого оборудования.

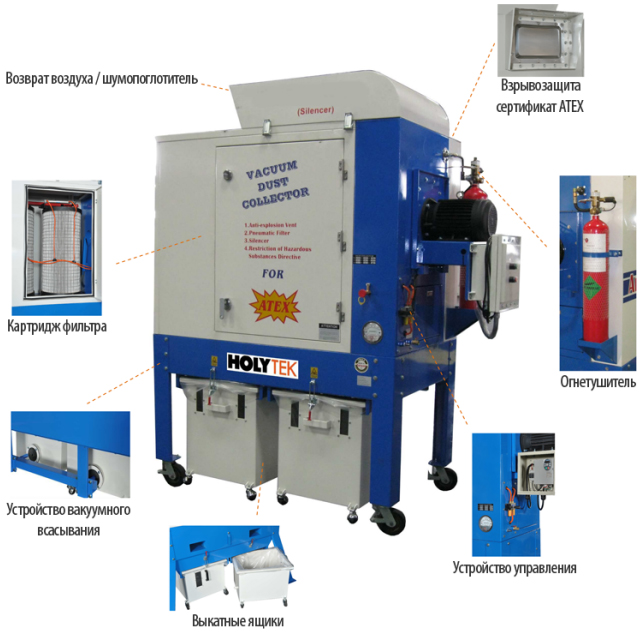

  • Степень очистки воздушного фильтра - 1 микрон
  • Раздельное размещение фильтров с индивидуальной дверью доступа
  • Система автоматической очистки фильтра
  • Выкатные тележки позволяют удобно и быстро менять мешки для сбора отходов
  • Европейские стандарты безопасности. Сертификат ATEX 94/9/EC

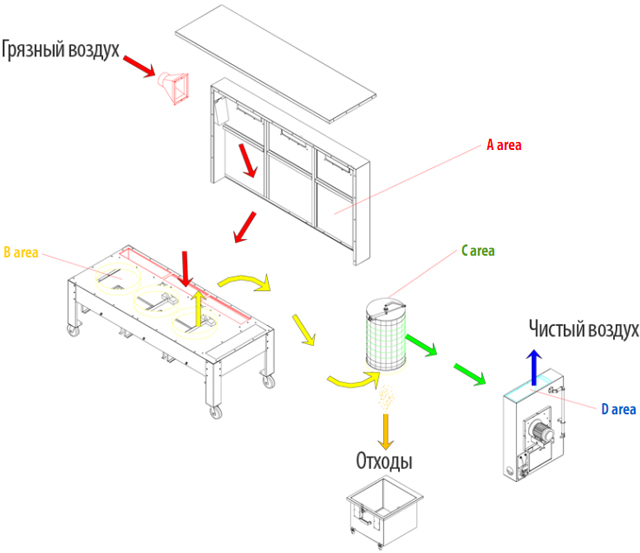

Устройство аспирационной системы

Как это работает?

A area: Воздух, который необходимо очистить, всасывается по воздуховодам с помощью вентилятора в аспирационную установку.
B area: Тяжёлые частицы загрязнённого воздуха оседают в коллекторе сбора отходов.
C area: Последующая тонкая очистка для лёгких и мелких частиц пыли происходит непосредственно в фильтре.
D area: Чистый воздух вновь попадает в цех, проходя через специальный шумопоглотитель.

Международные патенты

EU PAT NO. 000472253-0001
CH PAT NO. 200520113132.1, ZL200530121166.0, ZL200820131173.7
GERMANY PAT NO. 202009004689.3, 202009003618.9
TW PAT NO. M282738, M283678, M284434, D112619, M344914, M360280, M355998
US PATENT PENDING

Технические
характеристики

Спецификация SF-VC300SC SF-VC500SC SF-VC750SC SF-VC1000SC
Размер фильтра (м2) 10 20 30 40
Двигатель (л. с.) 3 5 7,5 10
Скорость воздуха (м/сек) 35 30 30 29

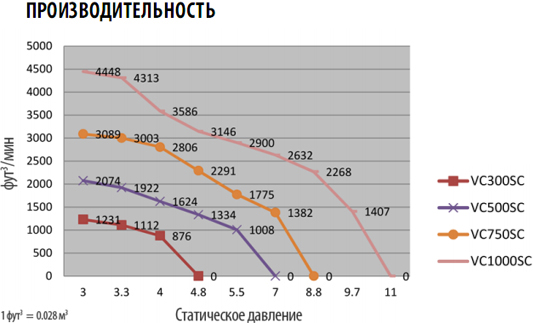

Производительность (м3/час) 2280 3480 5460 7680
Диаметр патрубков (мм) Ø51 х 90 х 1 Ø51 х 90 х 2 Ø51 х 90 х 3 Ø51 х 90 х 4
Размер мешков (см) 110 х 70 х 130 х 1 шт 110 х 70 х 130 х 2 шт 110 х 70 х 130 х 3 шт 110 х 70 х 130 х 4 шт
Общий размер (см) 148 х 99 х 208 202 х 99 х 208 267 х 99 х 208 335 х 99 х 208
Звуковое давление (дБ) 70 73 77 80
Вес (кг) 400 565 780 915
