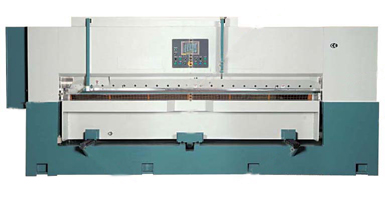

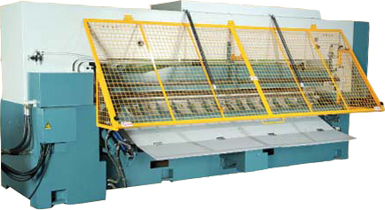

Гильотина для резки шпона с прифуговочным и клеенаносящим узлами VG

Станкостроительный холдинг HOLYTEK предлагает для всех производителей шпона — Гильотину с фрезерным шпинделем и клеенаносящим узлом . Данный станок является уникальным в своем роде, так как объединяет в себе одновременно три процесса обработки шпона перед его сращиванием. Высокопроизводительная гильотина позволяет значительно сократить время при этом сохраняя высокое качество обработки. Для удобства оператора станок оснащен электронным программным управлением с 8 дюймовым жидко-кристаллическим цветным дисплеем.

Особенности

  • Усиленная конструкция станины из сварных листов стали обеспечивает высокую стабильность в работе и точный рез для шпона
  • Гидравлическая система привода обеспечивает точный рез шпона с крайне низкой величиной погрешности
  • Шариковые и линейные подшипники для высокоточного реза во время работы которых обеспечивается низкий уровень шума при движении рабочих плит
  • Вся электрика управляется ЧПУ, движение плит осуществляется через компьютерное управление и приводится в действие серводвигателем
  • Устройство лазерной резки для функции опоры и выравнивания обеспечивает быстрое и точное позиционирование заготовок
  • Гидравлическая система оснащена радиатором, который обеспечивает стабильное давление масла и идеальный рез
  • Электронная панель управления с 8 дюймовым жидко-кристаллическим цветным дисплеем позволяет задавать несколько параметров формата для увеличения производительности

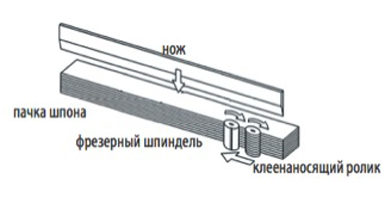

Процесс обработки шпона заключается в трех операциях

  • на установленную пачку шпона по лазерной указке опускается нож для форматирования заготовок в размер
  • затем идет обработка фрезерным шпинделем для того чтобы подготовить к следующему этапу нанесения клея
  • клеенаносящий вал двигается вслед за фрезерным узлом промазывая всю пачку шпона для последующего его сращивания
Видеообзор

Технические
характеристики

Модель станка VG2000 VG2600
Толщина шпона 0,2 - 1,2 мм 0,2 - 1,2 мм
Длина шпона 600 - 2000 мм 600 - 2600 мм
Ширина шпона 50 - 915 мм 50 - 915 мм
Высота шпона 75 мм 75 мм
Размер фрезы Ø100 х 85 мм Ø100 х 85 мм
Частота вращения фрезы 5000 об/мин 5000 об/мин
Размеры кеенаносящего ролика Ø75 х 100 мм Ø75 х 100 мм
Клеевой состав Полиуретановый или ПВА Полиуретановый или ПВА
Размер ножа 2100 х 120 х 12 мм 2700 х 120 х 12 мм
Высота стола от пола 950 мм 950 мм
Панель управления HMI HMI
Мощность двигателя 5 кВт 5 кВт
Требования к сжатому воздуху 5 кг/см2 5 кг/см2
Мощность гидравличческой системы 4 кВт 4 кВт
Габаритные размеры станка (Д х Ш х В) 3600 х 2150 х 2100 мм 4200 х 2150 х 2100 мм
Вес станка 5000 кг 6000 кг
